PCI插槽悄悄“下崗”，PCIe強勢霸屏！全新推出凌華IMB- C44工控主板性價比高

做工控的朋友們可能會發現，近幾年的工控主板正在悄悄發生一個顯著的變化：板子上的擴展插槽越來越“不一樣”了。

傳統的白色PCI插槽越來越少，而黑色、藍色的PCIe (PCI Express) 插槽卻成了主流。這背后，不僅僅是簡單的技術升級，更隱藏著主板設計師們對市場需求的深刻洞察和對客戶應用的極致考量。今天，我們華頡科技就來聊聊這方寸之間的“插槽江湖”，以及我們產品在布局上的“小心機”。

01. 為什么數量更多的是PCIe，而不是PCI？

一切變化的根源，來自于【速度】。
隨著工業設備越來越精密，無論是高速視覺檢測，還是多軸運動控制，設備內部各個部件之間的數據通信量和速度要求都呈爆炸式增長。

PCI (Peripheral Component Interconnect)：作為老一代的總線標準，它就像一條雙車道的鄉間公路。在過去，連接個普通的網卡、聲卡尚可，但面對如今動輒千兆、萬兆的數據洪流，其最高133MB/s的傳輸速率早已跟不上了。
PCIe (PCI Express)：這是新一代的高速串行總線，它就像一條擁有多個車道的超級高速公路。即便是最基礎的PCIe x1，速度也遠超PCI。這種點對點的高速連接，完美匹配了現代精密設備對高帶寬、低延遲的苛刻要求。

針對目前配件漲價和CPU換代的雙重壓力，由華頡科技代理的凌華最新推出IMB- C44工業級主板，專為降本和靈活生產而生！

超強兼容性：一塊板子通吃 Intel 6/7/8/9代酷睿、奔騰和賽揚處理器！
極致性價比：性能強悍，比M43/M45系列更高性價比，直接幫您把整機成本打下來。
必備接口全覆蓋：擁有2×PCI-E 16x插槽、3×PCI-E 4x插槽、2×PCI插槽；1×PCI時鐘選擇跳線、1×Mini PCI-E插槽，新老控制卡都能用！
系統兼容：難得支持 Windows 7/10/11 系統 ，舊軟件無需重寫。

02. 讀懂“顏色”：PCI與PCIe的快速識別

為了方便客戶快速識別和使用，主板上的插槽通常會用顏色來區分：

白色/乳白色：這基本上是傳統PCI插槽的標志性顏色
黑色/藍色：這些通常是PCIe插槽。
特別的藍色長插槽：當您看到一條長長的藍色PCIe插槽時，這就是 PCIe x16 插槽。它是為滿足最高性能需求而生的“VIP專座”，最常見的用途就是安裝獨立顯卡 (GPU)。

03. 布局的“心機”：為什么這樣設計是對客戶更友好？

現在，我們來揭秘文章開頭提到的“小心機”。這關乎插槽的物理布局。
一個現象：隨著AI視覺運算等應用普及，顯卡的算力越來越強，功耗和體積也越來越大。現在一張高性能顯卡，通常都很“厚”，插上主板后，自己就要占掉相當于2個插槽位的空間。
一個問題：如果布局不當，這張顯卡插上去，就可能直接擋住旁邊寶貴的、高速的PCIe插槽，導致客戶想插其他擴展卡（如采集卡、運動控制卡）時，發現無槽可用。

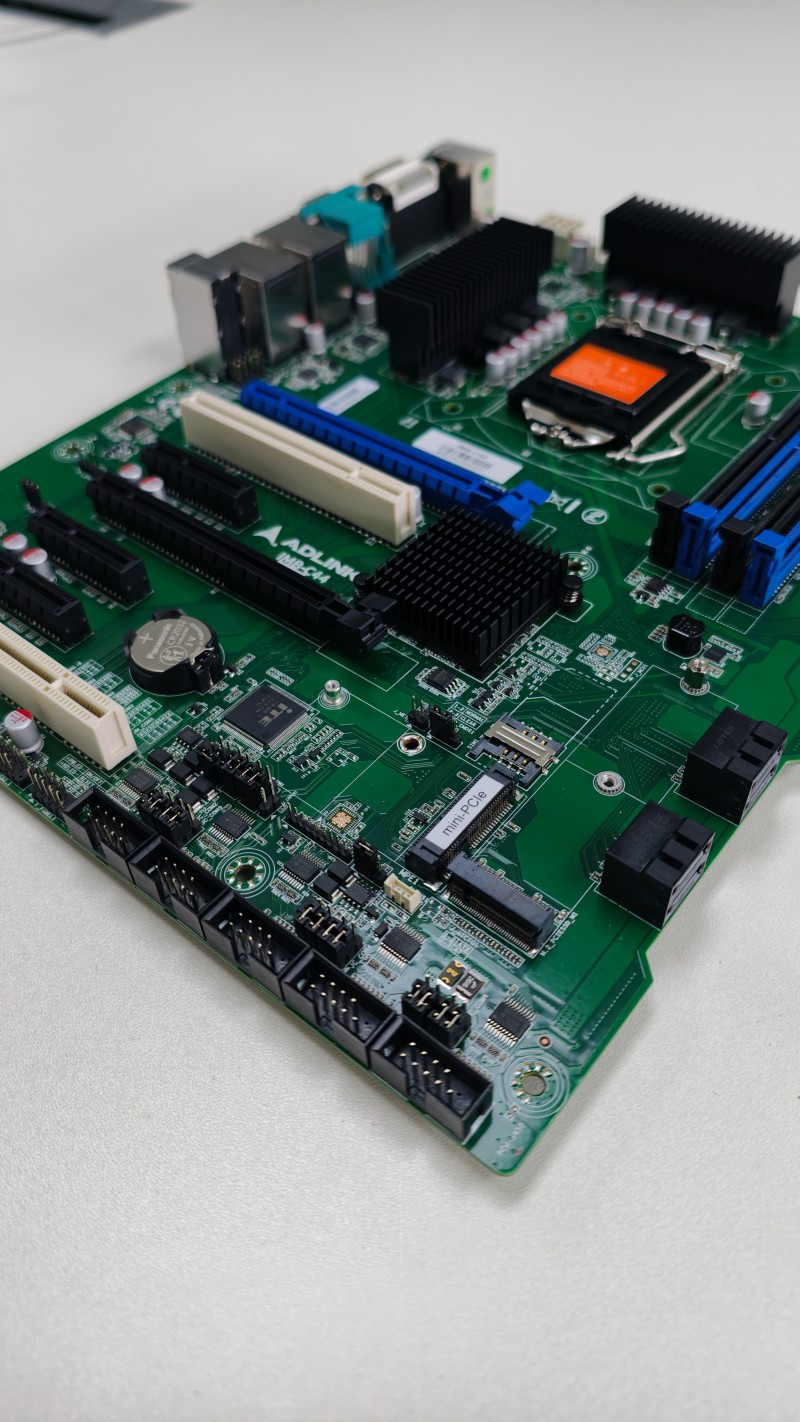

請看我們的主板布局。我們有意地將數量稀少且使用頻率越來越低的PCI插槽，布置在高性能顯卡插槽（藍色PCIe x16）的旁邊。

這樣一來：當客戶安裝厚顯卡時，顯卡巨大的散熱器會自然而然地覆蓋掉旁邊那兩個“反正也用得少”的白色PCI槽。
這樣，對客戶影響幾乎為零。而其他更重要的、客戶真正需要用到的高速PCIe插槽，則完美地保留了下來，完全不受影響！

這個看似微小的布局調整，實際上是由華頡科技代理的凌華最新推出IMB- C44工業級主板設計理念的體現——不是簡單地堆砌元件，而是站在客戶實際應用的角度，去優化每一個細節，最大化主板的有效利用率。
從插槽類型的演進，到顏色區分的默契，再到物理布局的巧思，都藏著讓您的設備運行更穩定、擴展更從容的“秘密”，也是凝聚著我們對行業趨勢的判斷和對客戶需求的承諾。
#工控機 #主板設計 #PCIe #硬件知識 #智能制造
