一、多相機協同檢測的產業痛點

在 3C 電子精密組裝、新能源電池檢測等領域，傳統單相機系統已難以滿足以下三大需求：
◆全維度覆蓋：汽車焊裝線需同時捕捉 360° 車身特征點
◆毫秒級響應：半導體晶圓檢測要求 200ms 內完成缺陷判定
◆數據完整性：鋰電池極片對齊檢測需 32 個視角同步成像

據《2023 工業視覺白皮書》顯示，采用多相機同步控制系統的企業，質檢效率平均提升 45%，誤判率下降 60%。而實現這一突破的核心，正是新一代高并發圖像采集卡的技術革新。

二、32 路同步控制的三大技術突破
1、硬件架構：構建數據高速公路

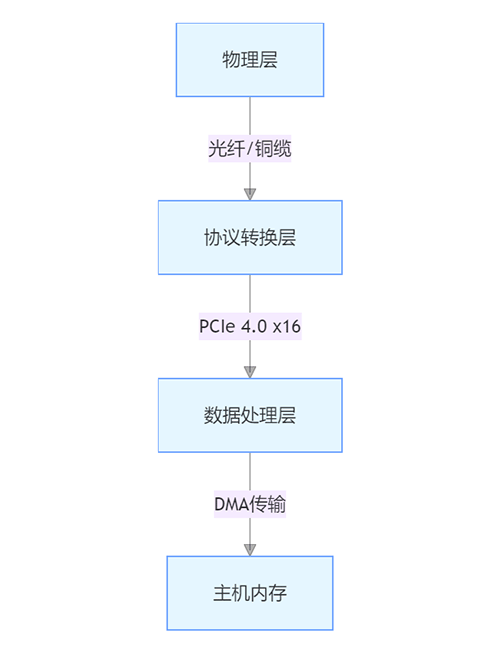

現代工業級圖像采集卡采用 "三明治" 結構設計：

●物理層：8 個 QSFP28 光口支持 32 路 25Gbps 傳輸
●協議轉換：Xilinx UltraScale+ FPGA 實現硬件級協議解析
●數據處理：板載 16GB DDR4 緩存應對數據洪峰
以華頡 HX-CAP32Pro 為例，其多通道圖像采集系統可承載 48Gbps 瞬時帶寬，相當于每秒傳輸 12 部 4K 電影。

2、同步控制：精度達納秒級

實現 32 路相機微秒級同步的 "三重鎖" 機制：

1.全局時鐘：10MHz 參考時鐘（±50ps 抖動）
2.硬件觸發：專用觸發總線（傳播延遲 < 5ns）
3.軟件補償：PTP 網絡授時（精度 ±30ns）

某光伏電池片檢測項目實測數據顯示，采用該方案后，32 路相機的曝光同步誤差從 ±5μs 降至 ±0.8μs。
3、智能預處理：算力前置降負載
通過圖像采集卡內置算法，可在數據傳輸前完成：

●ROI 區域截取（減少 60% 數據量）
●缺陷預篩選（降低 80% CPU 負載）
●元數據標記（提升時序?qū)R精度）

三、選型實施指南

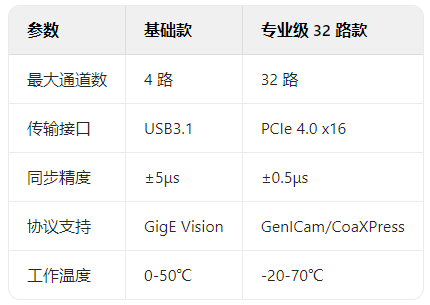

1、五大核心參數對照表

2、實施四步法

1.網絡規劃：采用星型拓?fù)洳季€，線纜長度差 < 3m
2.時鐘校準：使用銣原子鐘進行系統級授時
3.壓力測試：模擬 32 路 500 萬像素 @60fps 滿負荷運行
4.異常處理：配置雙采集卡冗余熱備方案

四、行業應用案例
案例 1：汽車焊裝視覺檢測

●痛點：16 個工位相機時序不同步導致漏檢
●方案：部署 HX-CAP32Pro+32 臺 2000 萬像素相機
●成效：
→檢測節拍從 12s 縮短至 3.8s
→車身匹配精度達 ±0.05mm
→年節省返修成本超 300 萬元
案例 2：半導體引線鍵合檢測

●特殊需求：
→15μm 金線缺陷識別
→100ms 內完成 128 個焊點判定
●技術方案：
→32 路 Camera Link 接口相機
→采集卡內置深度學習加速器

相關問答 FAQs

1、問：普通千兆網卡能否替代專業圖像采集卡？
答：千兆網卡僅支持 1Gbps 帶寬，且缺乏硬件同步功能。32 路 1080P 相機 @30fps 即需 19.2Gbps 帶寬，必須采用多通道圖像采集卡。實測顯示，專業采集卡的數據丟包率可控制在 0.001% 以下，而普通網卡丟包率超 5%。
2、問：如何驗證多相機系統同步精度？
答：推薦兩種方法：

◆光學檢測：高速頻閃光源 + 光電傳感器，精度 ±10ns
◆電信號分析：通過采集卡的 DI/O 口捕獲觸發信號上升沿

3、問：老舊設備如何接入新系統？
答：可通過工業視覺協議轉換網關實現：

◆支持 Camera Link 轉 GigE Vision
◆兼容 GenICam、USB3 Vision 等協議
◆轉換延遲 < 200ns
